Anodizing ADC12 อลูมิเนียมหล่อส่วนประกอบ H11 แทรกมือจับประตูOEM
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xวัตถุดิบ | ADC12 | พื้นผิว | ชุบหรืออโนไดซ์ |
---|---|---|---|
ปฏิบัติการที่สอง | ขัด | แอปพลิเคชัน | มือจับประตู |
ขั้นต่ำ | 20 ชิ้นสำหรับ T1 | การตรวจสอบ | ฝ้ายและซีพีเค |
แสงสูง | ADC12 อลูมิเนียมหล่อส่วนประกอบ,H11 แทรกส่วนประกอบหล่อตาย,มือจับประตู OEM อลูมิเนียม Die Cast |

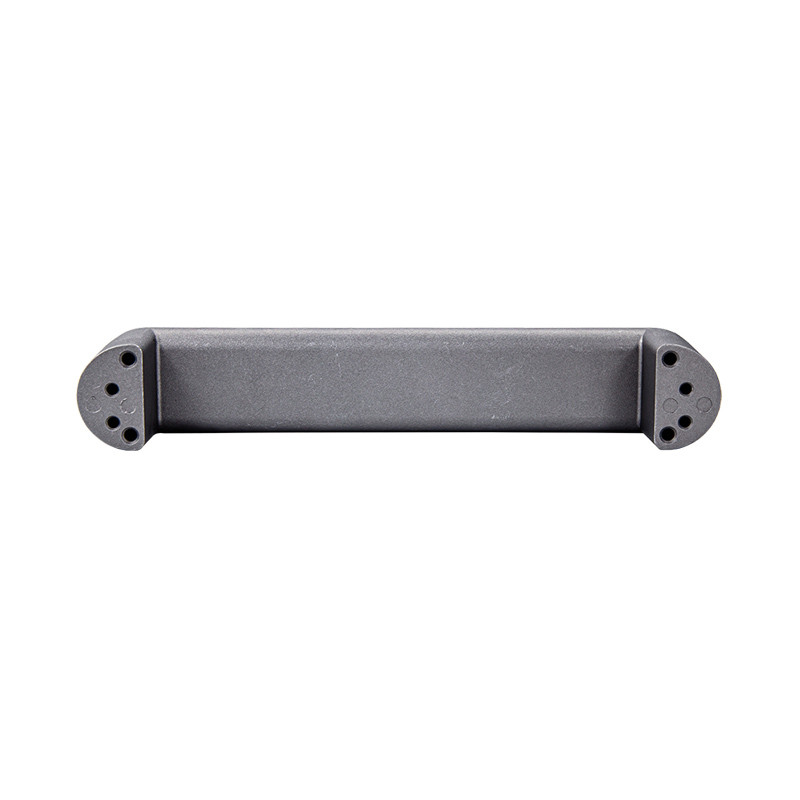

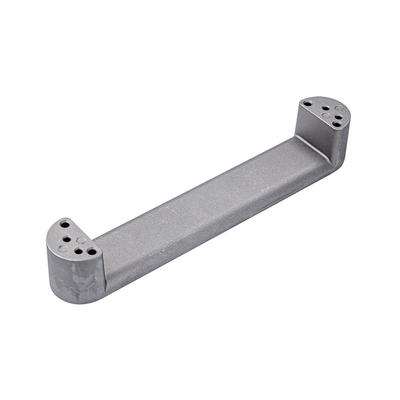

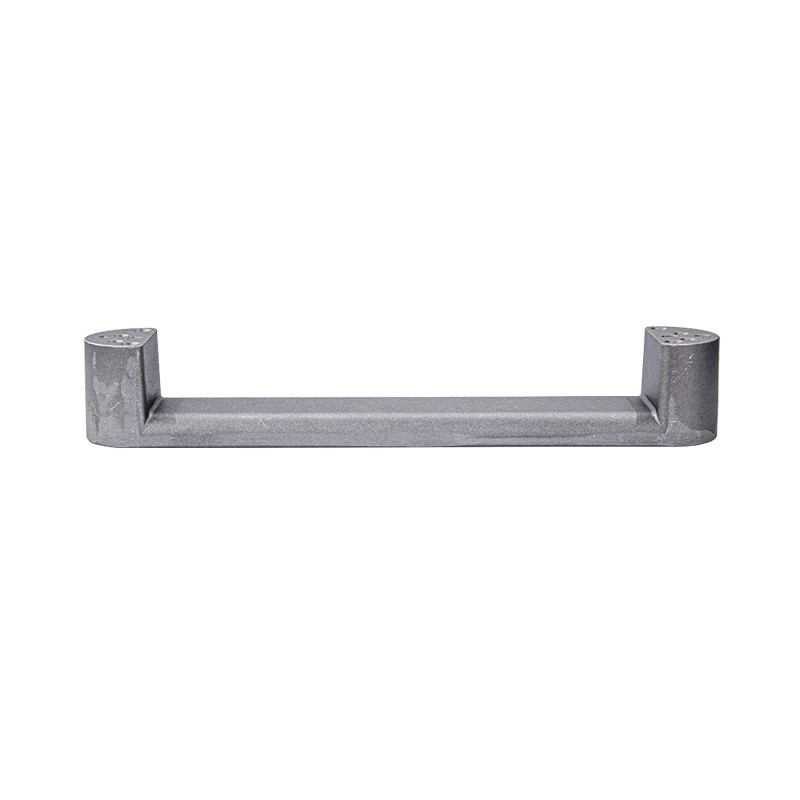

อลูมิเนียมหล่อขึ้นรูป ผู้ผลิต OEM มือจับประตูอลูมิเนียมอัลลอยด์แบบกำหนดเอง
คำอธิบาย: | มือจับประตู |
ชื่อผลิตภัณฑ์: | มือจับประตูอลูมิเนียมอัลลอยด์แบบกำหนดเอง |
วัสดุ: | ADC12, A380 |
โลโก้: | พิมพ์หรือเลเซอร์พร้อมโลโก้ที่กำหนดเอง |
เสร็จสิ้น: | ทาสี, พ่นสีฝุ่น , ชุบ |
บรรจุภัณฑ์: | ถุง EPE ธรรมดา 8 ชิ้น/กล่อง |
สี: | เงิน, ดำ, เทา |
กระบวนการ: | หล่อ, การตัดเฉือน, เสร็จสิ้น, ตรวจสอบ, บรรจุภัณฑ์ |
หล่ออลูมิเนียมอัลลอยด์
โลหะผสมอลูมิเนียมหล่อขึ้นรูปมีน้ำหนักเบาและมีเสถียรภาพในมิติสูงสำหรับรูปทรงชิ้นส่วนที่ซับซ้อนและผนังบางอะลูมิเนียมมีความต้านทานการกัดกร่อนและสมบัติเชิงกลที่ดี ตลอดจนค่าการนำความร้อนและไฟฟ้าสูง ทำให้เป็นโลหะผสมที่ดีสำหรับการหล่อขึ้นรูป
โลหะผสมของเราประกอบด้วย:
· อลูมิเนียม: 360, 380, 383, 413 และ ADC12 ,B390
· สังกะสี-อลูมิเนียม: ZA-3# ,ZA-5#
แม่พิมพ์หรือเครื่องมือ
ใช้แม่พิมพ์สองแบบในการหล่อแบบหล่ออันหนึ่งเรียกว่า "ฝาครอบดายฮาล์ฟ" และอีกอันเรียกว่า "อีเจ็คเตอร์ดายฮาล์ฟ"ที่ที่พวกเขาพบกันเรียกว่าเส้นแบ่งดายที่ครอบประกอบด้วยป่วง (สำหรับเครื่องจักรในห้องร้อน) หรือรูช็อต (สำหรับเครื่องจักรในห้องเย็น) ซึ่งช่วยให้โลหะหลอมเหลวไหลเข้าสู่แม่พิมพ์ได้คุณลักษณะนี้ตรงกับหัวฉีดในเครื่องห้องร้อนหรือห้องช็อตในเครื่องห้องเย็นดายอีเจ็คเตอร์ประกอบด้วยหมุดอีเจ็คเตอร์และโดยปกติคือตัววิ่ง ซึ่งเป็นเส้นทางจากป่วงหรือรูชอตไปยังโพรงแม่พิมพ์ดายฝาครอบถูกยึดกับที่อยู่กับที่หรือด้านหน้า แท่นของเครื่องหล่อ ในขณะที่ดายอีเจ็คเตอร์ติดอยู่กับแท่นวางแบบเคลื่อนย้ายได้ช่องแม่พิมพ์ถูกตัดเป็นเม็ดมีดสองช่อง ซึ่งเป็นชิ้นส่วนแยกที่สามารถเปลี่ยนได้ค่อนข้างง่าย และสลักเข้าไปในส่วนแม่พิมพ์
แม่พิมพ์ได้รับการออกแบบเพื่อให้การหล่อที่เสร็จสิ้นแล้วจะเลื่อนออกจากฝาปิดครึ่งหนึ่งของแม่พิมพ์และอยู่ในส่วนอีเจ็คเตอร์เมื่อเปิดแม่พิมพ์สิ่งนี้ทำให้มั่นใจได้ว่าการหล่อจะถูกดีดออกทุกรอบเพราะครึ่งหนึ่งของอีเจ็คเตอร์มีหมุดอีเจ็คเตอร์เพื่อดันการหล่อออกจากครึ่งหนึ่งดายนั้นหมุดอีเจ็คเตอร์ถูกขับเคลื่อนด้วยเพลทอีเจ็คเตอร์ ซึ่งขับเคลื่อนพินทั้งหมดได้อย่างแม่นยำในเวลาเดียวกันและด้วยแรงเท่ากัน เพื่อไม่ให้การหล่อเสียหายแผ่นหมุดอีเจ็คเตอร์ยังหดหมุดหลังจากดีดการหล่อเพื่อเตรียมพร้อมสำหรับช็อตต่อไปต้องมีหมุดอีเจ็คเตอร์เพียงพอที่จะรักษาแรงโดยรวมของพินแต่ละอันให้ต่ำ เนื่องจากการหล่อยังร้อนและอาจได้รับความเสียหายจากแรงที่มากเกินไปหมุดยังคงทิ้งรอยไว้ ดังนั้นจะต้องอยู่ในตำแหน่งที่เครื่องหมายเหล่านี้จะไม่ขัดขวางวัตถุประสงค์ของการหล่อ
วัสดุแม่พิมพ์และส่วนประกอบและความแข็งสำหรับโลหะหล่อต่างๆ
ส่วนประกอบแม่พิมพ์ | หล่อโลหะ | |||||
ดีบุก ตะกั่ว และสังกะสี | อลูมิเนียมและแมกนีเซียม | ทองแดงและทองเหลือง | ||||
วัสดุ | ความแข็ง | วัสดุ | ความแข็ง | วัสดุ | ความแข็ง | |
เม็ดมีดโพรง | P20[หมายเหตุ 1] | 290–330 HB | H13 | 42–48 HRC | DIN 1.2367 | 38–44 HRC |
H11 | 46–50 HRC | H11 | 42–48 HRC | H20, H21, H22 | 44–48 HRC | |
H13 | 46–50 HRC | |||||
แกน | H13 | 46–52 HRC | H13 | 44–48 HRC | DIN 1.2367 | 40–46 HRC |
DIN 1.2367 | 42–48 HRC | |||||
หมุดแกน | H13 | 48–52 HRC | DIN 1.2367 พรีฮาร์ด | 37–40 HRC | DIN 1.2367 พรีฮาร์ด | 37–40 HRC |
ชิ้นส่วนป่วง | H13 | 48–52 HRC | H13 DIN 1.2367 |
46–48 HRC 44–46 HRC |
DIN 1.2367 | 42–46 HRC |
หัวฉีด | 420 | 40–44 HRC | H13 | 42–48 HRC | DIN 1.2367 H13 |
40–44 HRC 42–48 HRC |
หมุดอีเจ็คเตอร์ | H13[โน้ต 2] | 46–50 HRC | H13[โน้ต 2] | 46–50 HRC | H13[โน้ต 2] | 46–50 HRC |
ปลอกลูกสูบ | H13[โน้ต 2] | 46–50 HRC | H13[โน้ต 2] DIN 1.2367[โน้ต 2] |
42–48 HRC 42–48 HRC |
DIN 1.2367[โน้ต 2] H13[โน้ต 2] |
42–46 HRC 42–46 HRC |
บล็อกยึด | 4140 พรีฮาร์ด | ~300 HB | 4140 พรีฮาร์ด | ~300 HB | 4140 พรีฮาร์ด | ~300 HB |
อุณหภูมิและอายุของแม่พิมพ์โดยทั่วไปสำหรับวัสดุหล่อต่างๆ
|
||||
สังกะสี | อลูมิเนียม | แมกนีเซียม |
ทองเหลือง (ตะกั่วเหลือง) |
|
อายุการใช้งานสูงสุด [จำนวนรอบ] | 1,000,000 | 100,000 | 100,000 | 10,000 |
อุณหภูมิแม่พิมพ์ [C° (F°)] | 218 (425) | 288 (550) | 260 (500) | 500 (950) |
อุณหภูมิการหล่อ [C° (F°)] | 400 (760) | 660 (1220) | 760 (1400) | 1090 (2000) |
มีคุณลักษณะทางเรขาคณิตจำนวนหนึ่งที่ต้องพิจารณาเมื่อสร้างแบบจำลองพารามิเตอร์ของการหล่อแบบ:
· Draft คือปริมาณของความชันหรือเทเปอร์ที่มอบให้กับแกนหรือส่วนอื่น ๆ ของโพรงแม่พิมพ์ เพื่อให้การหล่อออกจากแม่พิมพ์ทำได้ง่ายพื้นผิวหล่อทั้งหมดขนานกับทิศทางการเปิดของแม่พิมพ์ต้องมีการดึงการหล่อออกจากแม่พิมพ์อย่างเหมาะสม การหล่อแบบหล่อที่มีคุณสมบัติการดึงที่เหมาะสมจะง่ายต่อการถอดออกจากแม่พิมพ์และส่งผลให้ได้พื้นผิวคุณภาพสูงและแม่นยำยิ่งขึ้น ผลิตภัณฑ์สำเร็จรูป
· Fillet คือจุดเชื่อมต่อโค้งของพื้นผิวสองพื้นผิวที่อาจมาบรรจบกันที่มุมหรือขอบที่แหลมคมพูดง่ายๆ ก็คือ สามารถเพิ่มฟิลเลต์ในการหล่อแบบหล่อเพื่อขจัดขอบและมุมที่ไม่ต้องการได้
· เส้นแบ่งแสดงถึงจุดที่แม่พิมพ์สองด้านมารวมกันตำแหน่งของเส้นแบ่งส่วนกำหนดว่าด้านใดของแม่พิมพ์คือฝาปิดและส่วนใดคือตัวดีดออก
· มีการเพิ่มบอสในการหล่อแบบไดคัทเพื่อใช้เป็นฐานรองและจุดยึดสำหรับชิ้นส่วนที่จะต้องติดตั้งเพื่อความสมบูรณ์และความแข็งแรงสูงสุดของการหล่อ หัวหน้าต้องมีความหนาของผนังสากล
· เพิ่มซี่โครงในการหล่อเพื่อเพิ่มการรองรับสำหรับการออกแบบที่ต้องการความแข็งแรงสูงสุดโดยไม่เพิ่มความหนาของผนัง
· รูและหน้าต่างต้องได้รับการพิจารณาเป็นพิเศษเมื่อทำการหล่อเนื่องจากปริมณฑลของคุณสมบัติเหล่านี้จะยึดเกาะกับเหล็กหล่อในระหว่างการแข็งตัวเพื่อแก้ไขผลกระทบนี้ ควรเพิ่มร่างที่กว้างขวางให้กับคุณสมบัติของรูและหน้าต่าง
